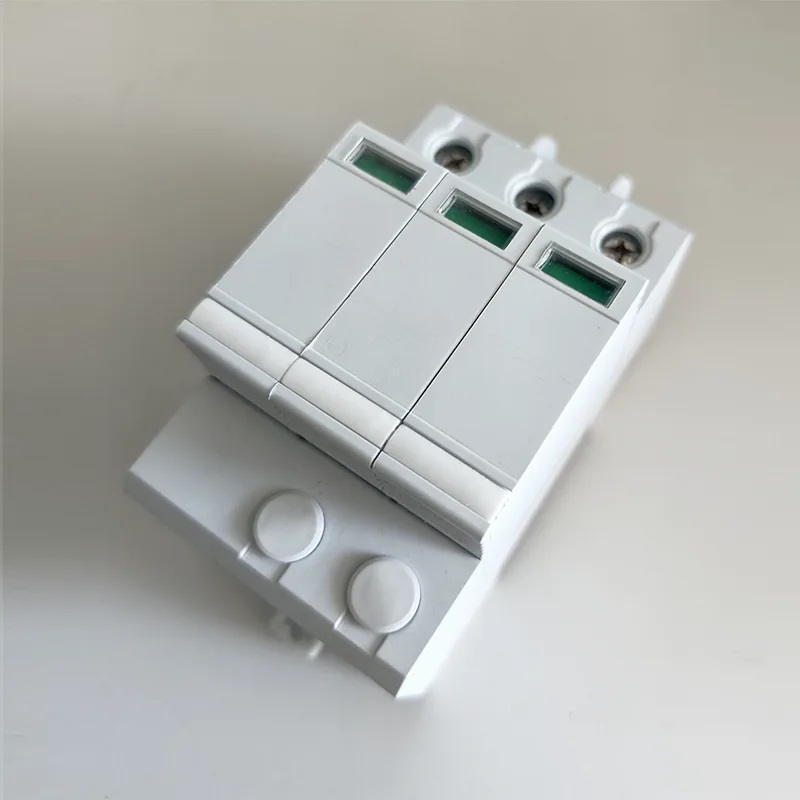

T2 DC1000V อุปกรณ์ป้องกันไฟกระชาก SPD
อุปกรณ์ป้องกันไฟกระชาก T2 DC1000V SPD ของโรงงาน GREENWATT ได้รับการออกแบบมาเพื่อปกป้องระบบ DC1000V ไฟฟ้าแรงสูงจากไฟกระชาก ได้รับการออกแบบมาสำหรับอาร์เรย์ PV ขนาดใหญ่ ระบบจัดเก็บพลังงานขนาดกลางถึงขนาดใหญ่ และสายไฟ DC ที่ทำงานที่ DC1000V โดยจะจำกัดแรงดันไฟกระชากที่เป็นอันตรายซึ่งเกิดจากฟ้าผ่าหรือปัญหากริด ทำให้อุปกรณ์ราคาแพง เช่น อินเวอร์เตอร์ไฟฟ้าแรงสูงและกลุ่มแบตเตอรี่ปลอดภัย สร้างขึ้นเพื่อรองรับความต้องการที่สูงขึ้นของระบบ 1000V พร้อมความทนทานต่อไฟกระชากสูงและประสิทธิภาพที่เชื่อถือได้
ส่งคำถาม
รายละเอียดสินค้า
บทนำโดยละเอียดและข้อดี: อุปกรณ์ป้องกันไฟกระชาก T2 DC1000V SPD จากซัพพลายเออร์ GREENWATT เป็นอุปกรณ์ป้องกันไฟกระชากประเภท 2 ที่ออกแบบมาสำหรับระบบ DC ไฟฟ้าแรงสูง ระบบเหล่านี้ เช่น ฟาร์ม PV 1000V หรือสถานีกักเก็บพลังงานขนาดใหญ่ ต้องเผชิญกับความเสี่ยงเฉพาะตัว: แรงดันไฟฟ้าที่สูงขึ้นหมายถึงไฟกระชากแม้เพียงเล็กน้อยก็อาจทำให้เกิดความเสียหายได้มากขึ้น และอุปกรณ์ (เช่น อินเวอร์เตอร์ 1000V) มักจะมีราคาแพงกว่าในการเปลี่ยน SPD นี้จัดการกับความเสี่ยงเหล่านั้นโดยตรง
มีแรงดันไฟฟ้าในการทำงานต่อเนื่องสูงสุดที่ DC1000V ซึ่งตรงกับแรงดันไฟฟ้าปกติของวงจรไฟฟ้ากระแสตรงแรงดันสูง เมื่อไฟกระชากเกิดขึ้น ไม่ว่าจะจากฟ้าผ่าระยะไกลหรือการเปลี่ยนแปลงโหลดกะทันหันในโครงข่าย ระบบจะเปิดใช้งานภายในเวลาไม่ถึง 25 นาโนวินาที โดยจะยึดแรงดันไฟกระชากให้อยู่ในระดับที่ปลอดภัย (ต่ำกว่า 2,500V สำหรับไฟกระชาก 10kA) เพื่อป้องกันไม่ให้เดินทางไปยังอุปกรณ์ที่เชื่อมต่อ
ข้อมูลทางเทคนิค
|
รุ่นสินค้า |
แซสพี-1000 |
|
ยูซีพีวี |
1,000V |
|
กระแสไฟคายประจุที่กำหนด (8/20 μs) |
20ก |
|
กระแสคายประจุสูงสุด (8/20 μs) Imax |
40KA |
|
ขึ้น |
≤3.5KV |
|
ช่วงอุณหภูมิในการทำงาน |
-40°C ถึง +70°C |
|
ความชื้นในการทำงานที่อนุญาต |
5%…95% |
|
การติดตั้ง |
ราง DIN 35 มม |
|
สถานะการทำงาน / บ่งชี้ความผิดปกติ |
โอเค:แดง/ล้มเหลว:เขียว |
การวิเคราะห์ข้อดีทางเทคนิค
1. กลไกการตอบสนองอย่างรวดเร็ว
ในกรณีที่เกิดฟ้าผ่าหรือโครงข่ายไฟฟ้าขัดข้อง SPD อุปกรณ์ป้องกันไฟกระชาก GreenWatt T2 DC1000V สามารถเปิดใช้งานการป้องกันได้ภายใน 25 นาโนวินาที ช่วยจำกัดแรงดันไฟกระชากอย่างรวดเร็ว และป้องกันการนำไฟฟ้าไปยังอินเวอร์เตอร์หรือระบบแบตเตอรี่
2. ความสามารถในการหนีบแรงดันไฟฟ้าที่เสถียร
ภายใต้กระแสไฟกระชาก 10kA สามารถควบคุมแรงดันไฟฟ้าเกินที่ต่ำกว่า 2500V ได้ ซึ่งช่วยลดความเสี่ยงที่ฉนวนจะพังได้อย่างมีประสิทธิภาพ
3. การปรับตัวให้เข้ากับโครงสร้างระบบไฟฟ้าแรงสูง
เมื่อเปรียบเทียบกับระบบ 600V หรือ 800V ระบบ 1000V มีข้อกำหนดที่สูงกว่าสำหรับความสามารถในการทนต่อไฟกระชาก การออกแบบโครงสร้างของผลิตภัณฑ์นี้ช่วยเพิ่มความสามารถในการเป็นฉนวนและการกระจายความร้อน ทำให้เหมาะสำหรับการใช้งานระยะยาวในสภาพแวดล้อมที่มีไฟฟ้าแรงสูง
4. การออกแบบโมดูลาร์
รองรับการติดตั้งราง DIN ช่วยให้ปรับใช้และเปลี่ยนได้อย่างรวดเร็วภายในตู้ DC หรือกล่องรวมแผงเซลล์แสงอาทิตย์
ถามตอบ
1. T1 SPD คืออะไร
T1 SPD (อุปกรณ์ป้องกันไฟกระชากประเภท 1) เป็นอุปกรณ์ป้องกันไฟกระชากหลักสำหรับไฟกระชากขนาดใหญ่และไม่บ่อยนัก (ส่วนใหญ่มาจากฟ้าผ่าโดยตรงหรือข้อผิดพลาดของระบบส่งไฟฟ้าที่สำคัญ)
T1: ประเภท I ทดสอบ SPD ที่ประเมินโดยใช้กระแสคายประจุที่กำหนด In, แรงดันอิมพัลส์ 1.2/50μs และ Iimp กระแสอิมพัลส์สูงสุด ติดตั้งที่จุดเข้าระบบ (เช่น แผงจ่ายไฟหลัก) จะบล็อกไฟกระชากที่รุนแรงก่อนที่จะเข้าสู่วงจรภายใน และไม่รองรับไฟกระชากความถี่สูงขนาดเล็ก
2. T2 SPD คืออะไร? แตกต่างจาก T1 SPD อย่างไร?
T2 SPD (อุปกรณ์ป้องกันไฟกระชากประเภท 2) เป็นอุปกรณ์ป้องกันสำรองสำหรับไฟกระชากทั่วไปขนาดเล็ก (เช่น ฟ้าผ่าทางอ้อม หรือการเปลี่ยนแปลงโหลดกริด)
T2: Class II SPD ทดสอบด้วยกระแสคายประจุที่กำหนด In, แรงดันไฟกระชาก 1.2/50μs และกระแสคายประจุสูงสุด Imax จะจับยึดไฟกระชากตกค้างให้อยู่ในระดับแรงดันไฟฟ้าที่ปลอดภัย ปกป้องอุปกรณ์ที่มีความละเอียดอ่อน (เช่น อินเวอร์เตอร์)
3. T1 SPD และ T2 SPD สลับกันหรือไม่
ไม่ การติดตั้ง T2 SPD ในตู้ขาเข้า (ตำแหน่ง T1) เสี่ยงต่อความล้มเหลวเนื่องจากความจุต่ำในการจัดการกระแสไฟกระชากขนาดใหญ่ ในทางกลับกัน การติดตั้ง T1 SPD ที่ปลายโหลด (ตำแหน่ง T2) ไม่สามารถลดกระแสไฟกระชากขนาดเล็กให้อยู่ในระดับที่ปลอดภัย ซึ่งอาจสร้างความเสียหายให้กับอุปกรณ์ที่มีความละเอียดอ่อน (เช่น BMS) ปรัชญาการออกแบบและบทบาทหน้าที่ต่างกันโดยพื้นฐาน ทำให้ไม่สามารถใช้แทนกันได้
