4P DC1000V 40A 6KA DC เซอร์กิตเบรกเกอร์ขนาดเล็ก

GREENWATT เชี่ยวชาญในการผลิตเซอร์กิตเบรกเกอร์ขนาดเล็ก DC 4P DC1000V 40A 6KA ออกแบบมาโดยเฉพาะสำหรับระบบไฟฟ้าโซลาร์เซลล์ (PV) และสภาพแวดล้อมการกระจายพลังงานไฟฟ้ากระแสตรงแรงดันสูง ผลิตภัณฑ์นี้มีแรงดันไฟฟ้า 1000V DC กระแสไฟ 40A และความสามารถในการตัดไฟลัดวงจรที่ 6KA ด้วยการรวมโครงสร้าง 4P เข้ากับการเชื่อมต่อแบบอนุกรมและแบบขนานระหว่างอิเล็กโทรด จะช่วยจัดการกับความท้าทายในการดับอาร์กของวงจร DC ที่ไม่มีจุดข้ามศูนย์ตามธรรมชาติได้อย่างมีประสิทธิภาพ ให้การป้องกันไฟฟ้าลัดวงจรและโอเวอร์โหลดที่เชื่อถือได้สำหรับอุปกรณ์ DC อินเวอร์เตอร์ และตู้เก็บพลังงานของคุณ

ภาพรวมเทคโนโลยีหลักของผลิตภัณฑ์

ในระบบจำหน่ายไฟ DC สมัยใหม่ ระดับแรงดันไฟฟ้าที่เพิ่มขึ้นทำให้ความต้องการความสามารถในการดับอาร์กของเซอร์กิตเบรกเกอร์สูงขึ้น เซอร์กิตเบรกเกอร์ขนาดเล็ก 4P DC1000V 40A 6KA DC มีการออกแบบแบบแยกส่วน ช่วยให้กำหนดค่าการเดินสายได้อย่างยืดหยุ่นผ่านโครงสร้างทางกายภาพ 4 ขั้ว (4P)

ตรรกะของแอปพลิเคชันในระบบ 1,000V DC

เนื่องจากกระแส DC ไม่มีจุดข้ามศูนย์ตามธรรมชาติเหมือนกับกระแส AC การขัดจังหวะส่วนโค้ง DC แรงดันสูงจึงเป็นเรื่องยากมาก เซอร์กิตเบรกเกอร์ GREENWATT นี้แนะนำให้ใช้ซีรีย์ 2P หรือการกำหนดค่าการเดินสายแบบขนานเฉพาะ ด้วยการใช้ขั้วของเซอร์กิตเบรกเกอร์ 4P สองขั้วขึ้นไปแบบอนุกรม ระยะห่างทางไฟฟ้าของห้องดับเพลิงอาร์คจะเพิ่มขึ้น ดังนั้นจึงเกิดการหยุดชะงักอย่างปลอดภัยภายใต้แรงดันไฟฟ้าสูง 1000V DC การกำหนดค่านี้ใช้กันอย่างแพร่หลายในระบบจัดเก็บพลังงานขนาดกลางและตู้จ่ายไฟฟ้ากระแสตรงแรงดันสูง

โอเวอร์โหลดคู่และการป้องกันการลัดวงจร

การป้องกันการโอเวอร์โหลด: เมื่อกระแสไฟฟ้าของวงจรเกินพิกัด 40A เป็นเวลานาน องค์ประกอบความร้อนภายในจะกระตุ้นให้เกิดการสะดุด

การป้องกันการลัดวงจร: เซอร์กิตเบรกเกอร์ขนาดเล็ก 4P DC1000V 40A 6KA DC มีความสามารถในการทำลายที่ 6KA ซึ่งหมายความว่าสามารถตัดการเชื่อมต่อทางกายภาพได้อย่างรวดเร็วเมื่อเผชิญกับกระแสไฟฟ้าลัดวงจรขนาดใหญ่ในทันที เพื่อป้องกันไม่ให้สายเคเบิลและอินเวอร์เตอร์ได้รับความเสียหายจากอุณหภูมิสูง

แผนภาพการเดินสายไฟ:

รูปแบบการเดินสายไฟและคู่มือการติดตั้ง

หลักการกำหนดค่า 1000V 2P

เพื่อความปลอดภัยในสภาพแวดล้อมไฟฟ้าแรงสูง 1000V โดยทั่วไปผู้ใช้จะกำหนดค่าเบรกเกอร์ขนาดเล็ก 4P DC1000V 40A 6KA DC ใหม่ ตัวอย่างเช่น ขั้วสองขั้วเชื่อมต่อแบบอนุกรมเป็นขั้วบวก และอีกสองขั้วเชื่อมต่อแบบอนุกรมเป็นขั้วลบ วิธีการนี้ใช้พื้นที่กว้างขวางของยูนิต 4P ปรับปรุงระดับฉนวนโดยรวม และรับประกันการทำงานที่แข็งแกร่งในสภาพแวดล้อม 1000V DC

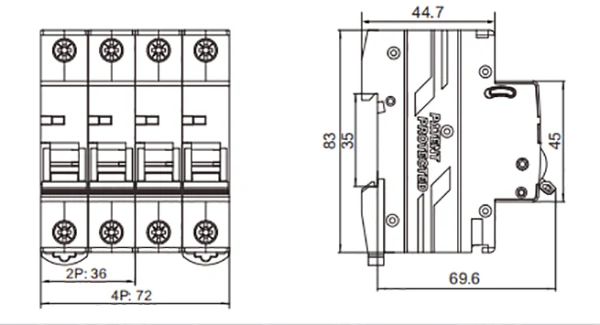

การออกแบบทางกายภาพและการติดตั้ง

รูปแบบกะทัดรัด: แม้จะมีโครงสร้าง 4P GREENWATT ยังได้ปรับขนาดให้เหมาะสม โดยลดการยึดครองพื้นที่ภายในกล่องกระจายสินค้า

การติดตั้งรางมาตรฐาน: เข้ากันได้กับราง DIN ขนาด 35 มม. มาตรฐาน; การติดตั้งเพียงแค่ต้องล็อคและขันขั้วต่อให้แน่น

คำถามที่พบบ่อย

ถาม: เซอร์กิตเบรกเกอร์ 4P สามารถเชื่อมต่อกับระบบ 1000V โดยใช้ขั้วต่อ 2P เท่านั้นได้หรือไม่

ตอบ: ไม่แนะนำ สำหรับเซอร์กิตเบรกเกอร์ขนาดเล็ก 4P DC1000V 40A 6KA DC เพื่อให้ได้แรงดันไฟฟ้าดับอาร์คที่ปลอดภัยที่ 1000V โดยปกติแล้วโหลดแรงดันไฟฟ้าจะใช้ร่วมกันโดยการเชื่อมต่อขั้วต่อแบบอนุกรม โปรดดูแผนภาพการเดินสายไฟเฉพาะสำหรับการใช้งาน

ถาม: ความสามารถในการทำลาย 6KA เพียงพอสำหรับระบบไฟฟ้าโซลาร์เซลล์หรือไม่

ตอบ: ในระบบไฟฟ้าโซลาร์เซลล์เชิงพาณิชย์และอุตสาหกรรมขนาดกลางและที่อยู่อาศัยส่วนใหญ่ ความสามารถในการทำลายไฟฟ้าลัดวงจร 6KA นั้นเพียงพอที่จะครอบคลุมระดับกระแสไฟลัดวงจรที่คาดไว้ และปกป้องอุปกรณ์ที่มีความอ่อนไหวด้านดาวน์สตรีมได้อย่างมีประสิทธิภาพ

ถาม: ผลิตภัณฑ์นี้รองรับ OEM หรือการปรับแต่งหรือไม่

ก. ใช่. นอกจากเซอร์กิตเบรกเกอร์ขนาดเล็กมาตรฐาน 4P 1000V 40A 6KA DC แล้ว GREENWATT ยังสามารถมอบโซลูชันที่ปรับแต่งตามความต้องการทางเทคนิคของคุณได้อีกด้วย
