เบรกเกอร์ขนาดเล็ก 2P 500V 63A DC

เซอร์กิตเบรกเกอร์ขนาดเล็ก MCB ขนาด 2P 500V 63A DC ของซัพพลายเออร์ GREENWATT เป็นผลิตภัณฑ์ที่สร้างขึ้นสำหรับการปกป้องวงจร DC500V มี 2 ​​ขั้ว ดังนั้นจึงให้การป้องกัน 2 ขั้วสำหรับระบบ DC ของคุณ นี่เป็นสิ่งสำคัญเนื่องจากวงจรไฟฟ้ากระแสตรงจำเป็นต้องถอดขั้วทั้งสองออกเพื่อความปลอดภัย อัตรากระแสไฟคือ 63A ซึ่งเหมาะสำหรับโหลด DC ขนาดเล็กถึงขนาดกลางส่วนใหญ่ เช่น ระบบพลังงานแสงอาทิตย์ขนาดเล็กหรืออุปกรณ์อุตสาหกรรมที่ใช้ไฟ DC

เซอร์กิตเบรกเกอร์ขนาดเล็ก ZAB1Z-63 2P 500V 63A DC นี้มีคุณสมบัติที่สำคัญหลายประการ ประการแรก มีการป้องกันการโอเวอร์โหลด หากกระแสไฟฟ้าในวงจรเกิน 63A MCB จะตัดการทำงานโดยอัตโนมัติ เพื่อหยุดกระแสไฟฟ้าและป้องกันไม่ให้สายไฟหรืออุปกรณ์เกิดความร้อนสูงเกินไป ประการที่สอง มีการป้องกันการลัดวงจร เมื่อเกิดไฟฟ้าลัดวงจร (เช่น สายไฟสัมผัสกับสายอื่น) MCB จะตัดกระแสไฟฟ้าอย่างรวดเร็ว เพื่อหลีกเลี่ยงการเกิดเพลิงไหม้หรือความเสียหายต่ออุปกรณ์ราคาแพง

การวางตำแหน่งผลิตภัณฑ์และสถานการณ์การใช้งาน

เซอร์กิตเบรกเกอร์ขนาดเล็ก 2P 500V 63A DC ใช้สำหรับการป้องกันวงจร DC ที่ต่ำกว่า 500V เป็นหลัก การใช้งานทั่วไปได้แก่:

ระบบไฟฟ้าโซลาร์เซลล์ขนาดเล็กและขนาดกลาง

การป้องกันด้าน DC ของชุดแบตเตอรี่เก็บพลังงาน

ระบบส่งกำลังสื่อสาร

ระบบควบคุม DC อุตสาหกรรม

กล่องกระจาย DC

ระบบคู่แตกต่างจากระบบ AC เมื่อตัดการเชื่อมต่อ จะต้องตัดการเชื่อมต่อขั้วบวกและขั้วลบพร้อมกันเพื่อป้องกันการอาร์คอย่างต่อเนื่อง ดังนั้นเซอร์กิตเบรกเกอร์ขนาดเล็ก 2P 500V 63A DC นี้จึงใช้โครงสร้างการทำลายแบบซิงโครนัสแบบไบโพลาร์เพื่อตอบสนองข้อกำหนดด้านความปลอดภัยของระบบ DC

คำอธิบายฟังก์ชั่นหลัก

1.ป้องกันการโอเวอร์โหลด

เมื่อกระแสไฟในสายเกินค่าพิกัด 63A กลไกทริประบายความร้อนภายในจะเปิดใช้งาน ส่งผลให้เซอร์กิตเบรกเกอร์ตัดการทำงานโดยอัตโนมัติ ป้องกันกระแสไฟเกินเป็นเวลานานจากการทำให้ตัวนำร้อนเกินไปหรืออุปกรณ์เสียหาย

2.ป้องกันการลัดวงจร

ในกรณีที่เกิดไฟฟ้าลัดวงจร ระบบทริปแม่เหล็กจะตอบสนองอย่างรวดเร็ว ตัดวงจรทันที ลดความเสี่ยงในการอาร์คและป้องกันอุปกรณ์ดาวน์สตรีม

3. การตัดการเชื่อมต่อแบบซิงโครนัสแบบไบโพลาร์

การถอดขั้วเดียวในระบบ DC อาจยังก่อให้เกิดอันตรายด้านความปลอดภัยได้ เซอร์กิตเบรกเกอร์ขนาดเล็ก GreenWatt 2P 500V 63A DC ใช้โครงสร้างแบบไบโพลาร์เพื่อให้แน่ใจว่าขั้วบวกและขั้วลบถูกตัดการเชื่อมต่อพร้อมกัน

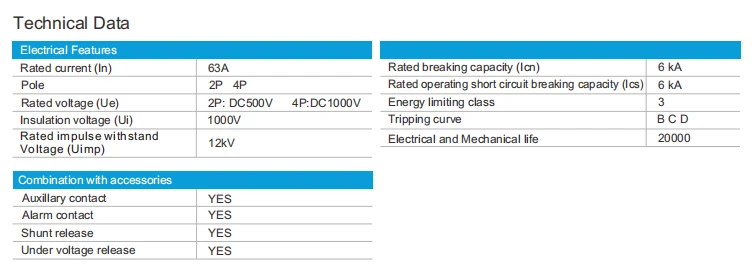

ข้อมูลทางเทคนิค

ข้อดีของโครงสร้างและวัสดุ

การออกแบบที่อยู่อาศัยที่ทนไฟ

ตัวเครื่องทำจากวัสดุพลาสติกวิศวกรรมที่ทนไฟ ซึ่งไม่เปลี่ยนรูปง่ายในสภาพแวดล้อมที่มีอุณหภูมิสูง ซึ่งช่วยลดความเสี่ยงจากไฟไหม้

ส่วนประกอบนำไฟฟ้าทองแดง T2

ส่วนประกอบนำไฟฟ้าภายในทำจากทองแดง T2 ซึ่งมีค่าการนำไฟฟ้าที่เสถียร ควบคุมอุณหภูมิที่เพิ่มขึ้นได้ดี และไม่ร้อนเกินไปได้ง่ายระหว่างการทำงานในระยะยาว

การออกแบบที่กะทัดรัด

ขนาดเล็ก ติดตั้งบนราง DIN มาตรฐาน ประหยัดพื้นที่ภายในกล่องกระจาย เหมาะสำหรับโครงการที่มีพื้นที่จำกัด

คำแนะนำในการติดตั้งและการใช้งาน

วิธีการติดตั้ง: การติดตั้งราง DIN มาตรฐาน

สภาพแวดล้อมการติดตั้งที่แนะนำ: ภายในอาคารหรือในกล่องกระจายน้ำ

แนะนำให้ใช้กับเทอร์มินอลบล็อคเฉพาะด้าน DC

สำหรับการใช้งานกลางแจ้ง จำเป็นต้องมีตัวเครื่องที่กันฝนและกันฝุ่น

คำถามที่พบบ่อย

คำถามที่ 1: เซอร์กิตเบรกเกอร์นี้สามารถใช้กับระบบไฟฟ้าโซลาร์เซลล์ได้หรือไม่

ใช่ โดยทั่วไปจะใช้ในแผงเซลล์แสงอาทิตย์ขนาดเล็กหรือระบบจัดเก็บพลังงานในระบบ DC 500V

คำถามที่ 2: จำเป็นต้องมีการตัดการเชื่อมต่อแบบสองขั้วหรือไม่

ขอแนะนำให้ใช้เซอร์กิตเบรกเกอร์แบบสองขั้วในระบบ DC เพื่อให้แน่ใจว่าขั้วบวกและขั้วลบถูกตัดการเชื่อมต่อพร้อมกัน ช่วยเพิ่มความปลอดภัย

คำถามที่ 3: สามารถทำงานเต็มกำลังเป็นระยะเวลานานได้หรือไม่

ขอแนะนำให้เลือกรุ่นที่เหมาะสมภายในช่วงกระแสไฟที่กำหนดเพื่อหลีกเลี่ยงการทำงานเต็มโหลดเป็นเวลานานและรับประกันอายุการใช้งาน

คำถามที่ 4: คุณรองรับการซื้อจำนวนมากหรือไม่

รองรับคำสั่งซื้อจำนวนมาก โปรดติดต่อ GreenWatt เพื่อขอใบเสนอราคาและข้อมูลการจัดส่ง
